乳化罐是由什么组成的?

本文来源: 钰翔轻工 责任编辑: 发布日期:2017-01-14
文章导读

nbsp;乳化罐系统组成 一、慢速混合系统  搅拌桨结构为框式,二重搅拌型,中间桨叶与框式括壁转动桨为对流搅拌,转动桨工作转速宜为15—60r/min范围内。  速度过慢:减速器发热严重。  速度过快:减速器受损加快。括板由聚四氟乙烯制成,调整以平贴锅壁为宜的热交换。  1两个......


wKiAiVg1A4iBAbc2AAELjUUbf3g351

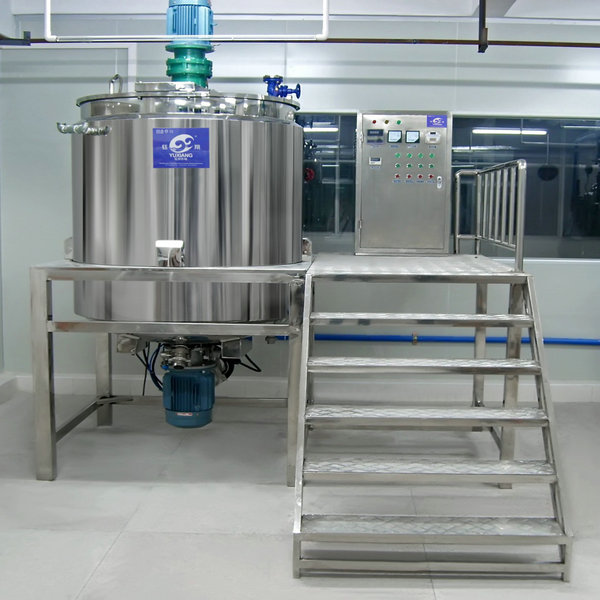

乳化罐系统组成



一、慢速混合系统



  搅拌桨结构为框式,二重搅拌型,中间桨叶与框式括壁转动桨为对流搅拌,转动桨工作转速宜为1560r/min范围内。



  速度过慢:减速器发热严重。



  速度过快:减速器受损加快。括板由聚四氟乙烯制成,调整以平贴锅壁为宜的热交换。



  1两个反向旋转的低速搅拌系统。由一个布满刮板的吊架和叶片组成。

  2全自动的可移动的刮板由PTFE材质制成,在有物料情况下才能工作,且易于拆装和清洗。

  3动平衡的同心轴。

  4外部的吊架和内部叶片由不锈钢SUS316L制成。

  5电子定时器安装在PLC,以便于调节工作时间。

  6配备的减速电机——ABB公司生产,速度可由变频器直接调节,速度为080rpm/min



  慢速混合系统在物料内部产生两股单独的逆向流动。



  (1)一个沿中心垂直流动迫使物料流向容体底部,其作用为快速把物料进给到均质透平的底部。



  (2)一个圆周环形的流动迫使物料围绕在混合容器内壁上,以便在加热和冷却阶段进行热交换,并避免物料由于过热或过冷所遭受的破坏。



二、乳化罐快速均质混合系统



  1快速均质混合动作由安装在罐底中心位置的一个透平完成。

  2 透平由齿形的静子和带有桨叶转子组成。

  3 透平由SUS316L不锈钢制成,转动部分经过动平衡的同心轴。

  4电子定时器装在PLC,以调节加工时间。

  5配备的减速电机——ABB公司生产,采用变频调速,速度0-3000r/min



  这种结构形式的特点保证了加工过程的高度清洁性,其原因如下:



  由于没有电机法兰连接的影响,对物料不会产生污染。

  透平设置易于清洁、维护和装卸。

  罐体底部是完全光滑的且无连接,并易于清洁。

  可以安装一个中心阀(选项)来卸料。

  混合和均质马达安装在罐体上部,远离加工区。

  严格的保护操作人员的安全。



三、乳化罐加热/冷却系统



  1 加热由外接的蒸汽通过夹套向内罐传热.

  2 PLC上通过温控仪控制夹套中的水温。

  3温度控制由一个电子调温控制器和安装在罐底底部的电偶组成,能准确读取物料的实际温度。

  4 冷却由外接的冷水通过夹套直接完成。



四、真空系统



  1水环真空泵。

  2 真空表指示容体内真空,

  3真空安全开关设计为避免在有真空状态下严禁打开上盖的操作。

  4上盖的气密性由法兰上的硅填料保证。

  5理论上真空度最大为20℃状态下730mm/hg。为获得完美的乳化效果,必须避免空气进入物料中。真空状态下的加工允许直接注入液体或粉体进入容体中。



五、上盖提升系统



  上盖的提升和下降是由一组液压装置完成的,配有安全限动系统,可以把上盖停留在期望任何位置上。



六、容体倾倒系统



  容体倾倒系统用于卸料,由手动转轮完成,并停留在任一角度。



七、加工控制



  观测窗配有清洗器和灯,有良好的内部可视性。



八、安全系统



  1.安全锁禁止在真空状态下误打开上盖。

  2.如上盖与容体没有完好对准,密闭度不够,停用。

  3.如果上盖没有完全提升,倾倒功能停用。

  4.当上盖开时,混合和均质马达,真空泵停用。

  5.限动微动开关自动执行上盖的开/关。

  6.各参数可按用户要求予以变化,并达到最佳性能。
